Osciloscop UNI-T UTD2052CL+

Descriere

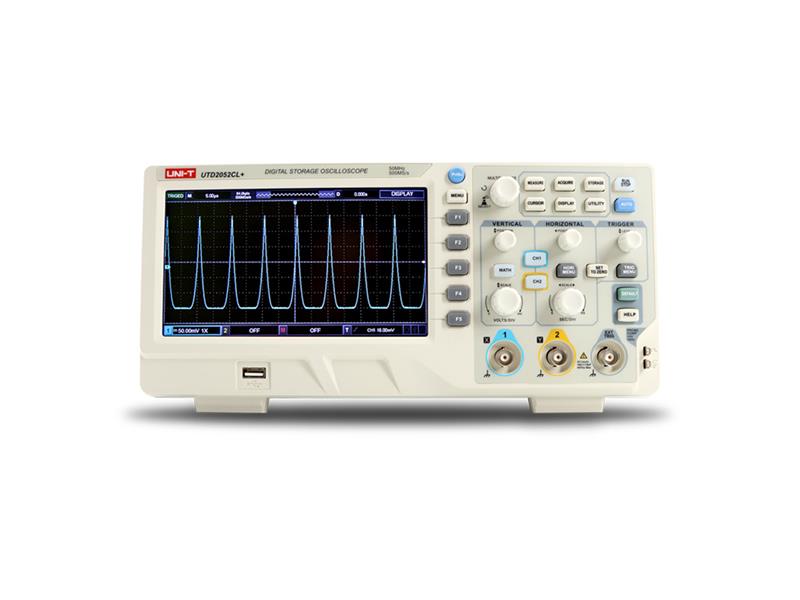

Osciloscopul digital UTD2052CL+ este un instrument de măsurare de înaltă performanță, cu două canale analogice și lățime de bandă de 50 MHz, ideal pentru aplicații profesionale și educaționale. Dispozitivul oferă o viteză de eșantionare de 500 MS/s și o adâncime de memorie de 64 kpts pe canal, permițând capturarea și analiza detaliată a semnalelor complexe.

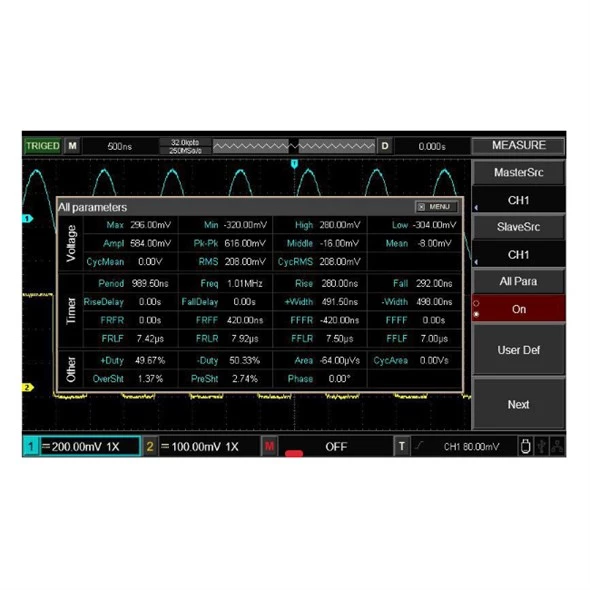

Afișajul color TFT de 7 inchi (178 mm) cu rezoluție 800 x 480 pixeli oferă o vizualizare clară a formelor de undă. Osciloscopul dispune de o viteză de captare a formei de undă de 5.000 wfms/s și acceptă măsurarea automată a până la 34 de parametri de semnal, inclusiv amplitudine, frecvență, timp de creștere, fază și multe altele. Funcția AUTO permite setarea rapidă și ușoară a parametrilor de bază.

Caracteristicile principale includ:

• Lățime de bandă: 50 MHz cu 2 canale de intrare analogice (impedanță 1MΩ±2% // 18pF±3pF)
• Tensiune maximă de intrare: 400Vpk, cu tranziție maximă de 1000Vpk
• Interval de bază de timp: 2ns/div până la 50s/div
• Timp de creștere: ≤7ns
• Scară verticală: 1mV/div la 20V/div, fiecare canal cu rezoluție verticală detaliat calibrată
• Acuratețea câștigului DC: ≤±3% (5mV-20V/div) și ≤±4% (1mV-2mV/div)
• Tipuri de declanșare: Edge, Pulse, Video, Slope, Alternating trigger

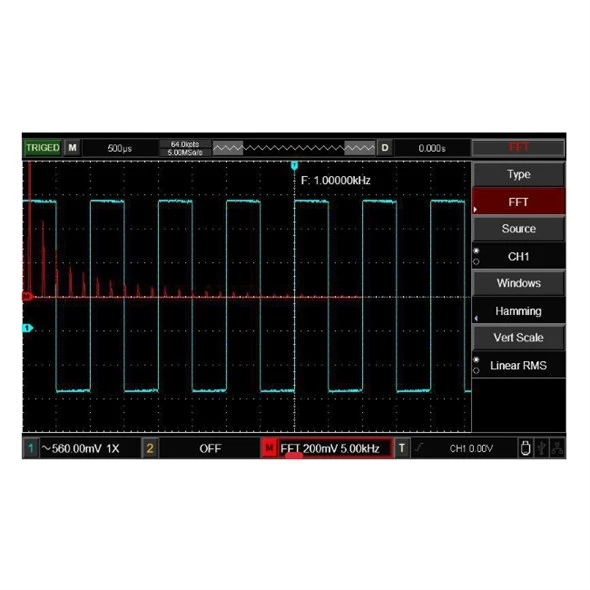

• Operații matematice: A+B, A-B, AxB, A/B, FFT și funcții avansate cu filtrare
• Contor de frecvență cu 6 biți
• Memorie salvată: 2 x 512k puncte de eșantionare

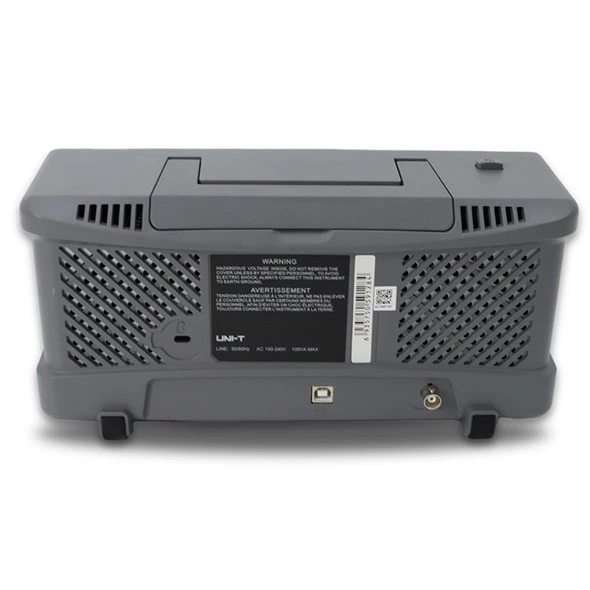

Osciloscopul permite stocarea datelor pe dispozitive USB prin funcția USB OTG și comunică cu computerul prin USB plug and play. Ecranul poate fi salvat în format BMP pe o unitate flash USB. Interfețele disponibile includ USB-Host, USB-Device și AUX (Trig Out, Pass/Fail). Meniul este disponibil în mai multe limbi, inclusiv engleză, germană, franceză, portugheză, spaniolă și rusă.

Specificații tehnice:

• Alimentare: 100V-240V AC, 50/60Hz, consum maxim 100VA
• Interval de calibrare: 1 an
• Temperatură de lucru: 0°C până la +40°C
• Umiditate relativă: ≤90%RH (la <35°C) și ≤60%RH (35°C-40°C)
• Altitudine maximă de funcționare: 2000m
• Temperatură de depozitare: -20°C până la +60°C
• Dimensiuni: 306 x 138 x 124 mm
• Greutate: 2.5kg (net), 3kg (brut)
• Display: TFT LCD color, diagonală 7 inchi, 800 x 480 pixeli, luminozitate maximă 300nit

Conținutul pachetului include osciloscopul, 2 sonde UT-P03 60MHz cu compensare și divizor comutabil (1x, 10x), cablu de alimentare cu trei fire, cablu USB UT-D14, ghid rapid de instalare, instrucțiuni de utilizare și garanție de 3 ani.
