Osciloscop UNI-T UTD1050CL

Descriere

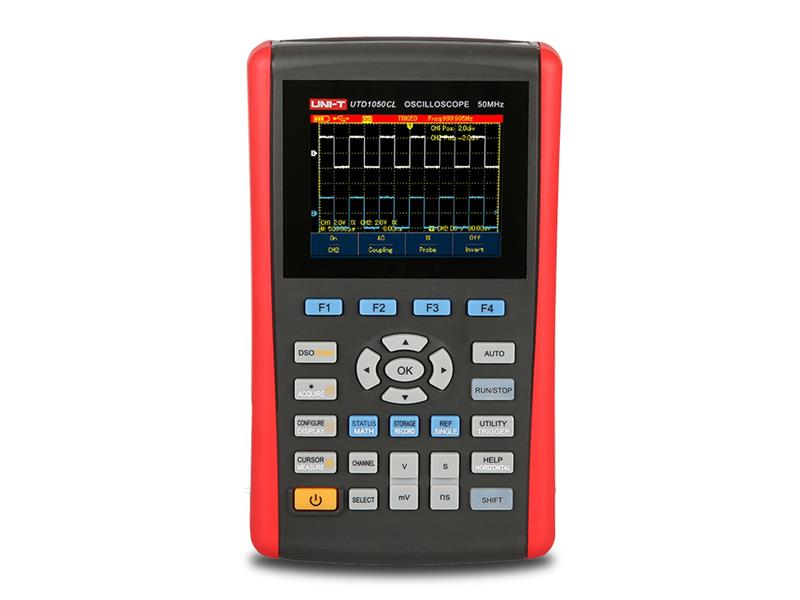

Osciloscop portabil UNI-T UTD1050CL cu funcție de multimetru integrat, ideal pentru măsurători în teren și aplicații de service electronic. Dispozitivul combină capacitățile unui osciloscop single-channel cu funcționalități complete de multimetru digital într-o singură carcasă compactă.

Caracteristici osciloscop:

• Lățimea de bandă: până la 50 MHz
• Rata de eșantionare: 200 MSa/s
• Adâncimea memoriei: 12 kpts
• Rezoluție convertor A/D: 8 biți
• Baza de timp: 5 ns/div până la 50 s/div
• Cuplare de intrare: (1 MΩ ± 2%) // (21 pF ± 3 pF)
• Axa verticală: 2 mV/div până la 200 V/div
• Declanșare: margine, puls, video
• Măsurare automată a 22 parametri: vârf la vârf, amplitudine, maxim, minim, medie, rădăcină pătrată medie, frecvență, timp de creștere, timp de scădere, puls pozitiv, puls negativ, FFT și alții
• Protecție intrare: 150 V CAT II (sondă 1:1) și 300 V CAT II (sondă 1:10)
• Stocare: 10 grupuri de curbe și 10 moduri de setare în memorie internă

Caracteristici multimetru:

• Măsurare tensiune DC: 400 mV / 4 V / 40 V / 400 V; precizie ±(1% + 5)
• Măsurare tensiune AC (40 Hz – 400 Hz): 400 mV / 4 V / 40 V / 400 V; precizie ±(1,2% + 5)
• Măsurare curent DC: 350 µA / 40 mA / 400 mA / 6 A; precizie ±(1,2% – 1,5% + 5)
• Măsurare curent AC (40 Hz – 400 Hz): 350 µA / 40 mA / 400 mA / 6 A; precizie ±(1,2% – 2,5% + 5)
• Măsurare rezistență: 400 Ω / 4 kΩ / 40 kΩ / 400 kΩ / 4 MΩ / 40 MΩ; precizie ±(1,2% – 1,5% + 5)
• Măsurare capacitate: 51,2 nF / 512 nF / 5,12 µF / 51,2 µF / 100 µF; precizie ±(3% + 5)
• Testare diodă și continuitate circuit
• Afișaj: LCD color 3,5 inchi, rezoluție 320 x 240 pixeli, ușor de citit în lumină puternică
• Valoare maximă afișaj în modul multimetru: ±3999

Parametri tehnici:

• Alimentare: Baterie Li-ion 7,4 V / 3600 mAh sau adaptor AC/DC 9 V / 4 A
• Autonomie baterie: 8 ore
• Clasificare: 2450 V AC, 2450 V 440 Hz, CAT II; consum < 20 VA
• Interfață: 1 x mini USB-Host pentru transfer date și salvare curbe
• Gama de temperatură de lucru: 0°C la +40°C
• Gama de temperatură de depozitare: -20°C la +60°C
• Umiditate ambientală de lucru: +10°C la +30°C ≤90% ± 5% RH; +30°C la +40°C altitudine
• Altitudine maximă de funcționare: 3000 m deasupra nivelului mării
• Protecție: IP2X
• Dimensiuni: 199 x 118 x 49 mm
• Greutate netă: 0,9 kg
• Garanție: 3 ani

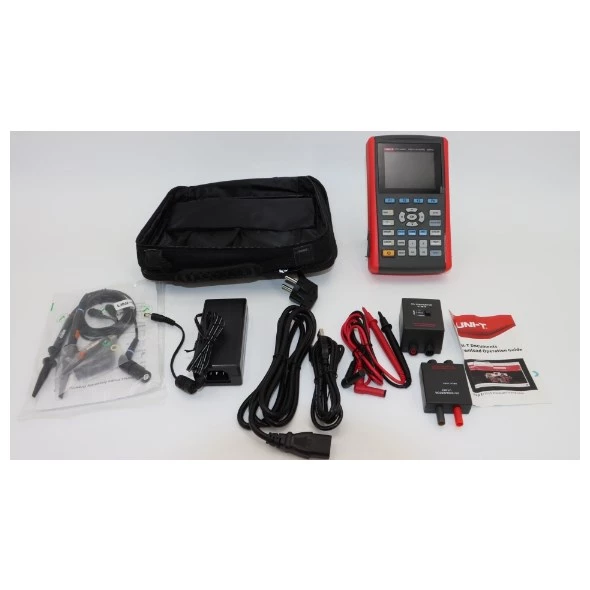

Conținut pachet:

• Osciloscop UTD1050CL – 1 buc
• Sondă cu cablu 1,2 m și divizor comutabil 1x/10x (UT-H03) – 1 buc
• Modul convertor curent 10 A / tensiune (UT-M07) – 1 buc
• Convertor curent 4–6 A / tensiune (UT-1004) – 1 buc
• Cablu USB USB-Host / mini USB (UT-D17) – 1 buc
• Manual de utilizare – 1 buc

Designul dispozitivului se bazează pe controale tradiționale, permițând utilizatorilor să-l folosească intuitiv fără o perioadă lungă de învățare. Interfața simplu de utilizare, combinată cu funcții avansate de declanșare și analiză, face dispozitivul potrivit atât pentru servicii în teren, cât și pentru laborator.
