Generator de funcții UNI-T UTG2082B

Descriere

Generatorul de funcții UTG2082B este un instrument cu două canale de ieșire, utilizând tehnologia de sinteză digitală directă (DDS) pentru a produce semnale precise și stabile. Dispozitivul oferă o rezoluție de 1μHz, o frecvență de ieșire maximă de 80MHz și o rată de eșantionare de 320MS/s în modul DDS, sau 1,28GS/s cu interpolare.

Aceasta este o soluție versatilă pentru proiectare, dezvoltare, testare și depanare de echipamente electronice și electroacustice, circuite, sisteme celulare și wireless, sisteme de radio și televiziune, testarea componentelor semiconductoare și alte aplicații în laboratoare universitare sau institute de cercetare.

Caracteristici principale:

• Generarea semnalelor sinusoidale de la 1μHz la 80MHz
• Generarea semnalelor dreptunghiulare de la 1μHz la 70MHz
• Forme de undă suplimentare: rampă (1μHz-4MHz), puls (1μHz-25MHz), triunghi, zgomot gaussian (până la 80MHz) și altele
• Modulații multiple: AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep
• Surse de modulație interne sau externe cu baleiaj liniar și logaritmic
• Posibilitatea introducerii formelor de undă cu formule matematice
• Măsurarea frecvenței de înaltă precizie (6 biți) pe semnale TTL până la 200MHz cu rezoluție ±1ppm și precizie 5ppm
• 160 de forme de undă stocate în memoria internă nevolatilă, incluzând forme matematice, bioelectrice, medicale și trigonometrice
• 16 grupuri de unde digitale variabile pot fi stocate
• Amplitudine de ieșire până la 10Vpp (50Ω) sau 20Vpp (mod High Z)
• Rezoluție verticală de 16 biți
• Lungimea de undă arbitrară: de la 8 puncte la 16Mpts
• Timp minim de creștere/cădere: de obicei <6ns
• Impedanță de ieșire reglabilă de la 1Ω la 1kΩ sau High Z (setare din fabrică 50Ω)
• Protecție la scurtcircuit la ieșire
• Protecția bornelor împotriva supratensiunii
• Distorsiune armonică totală <0,2% (20kHz, 1Vpp tipic)
• Precizie: ±0,5ppm la 25℃
• Coeficient de temperatură: <2ppm/℃

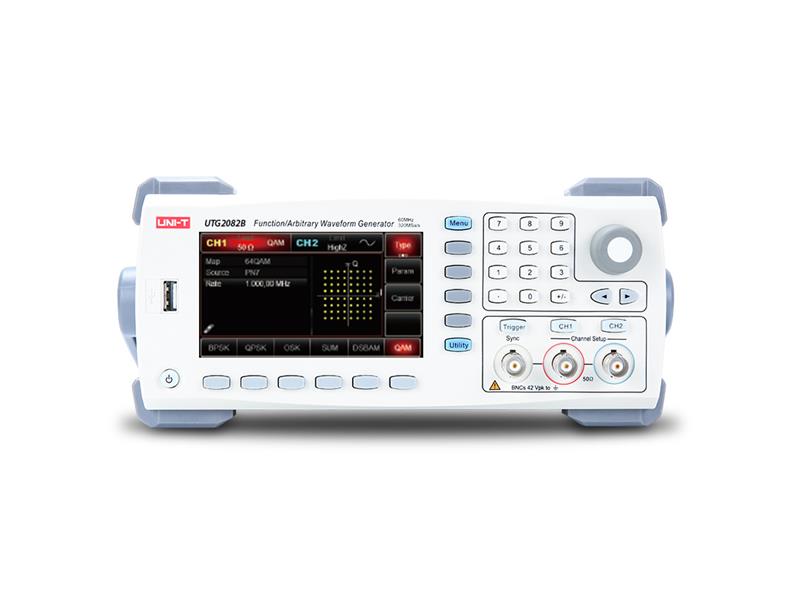

• Panou ergonomic cu comenzi simple și afișaj LCD TFT 64K de 4,3" WVGA (480 x 272 pixeli)
• Interfață USB pe panoul frontal pentru introducerea formelor de undă

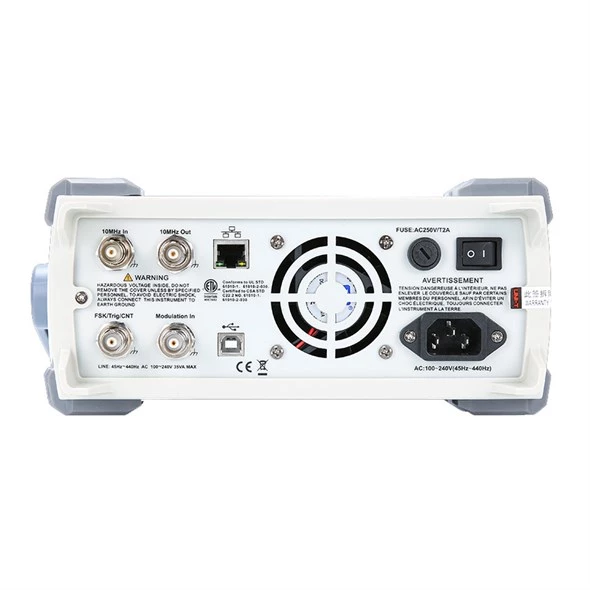

• Interfață USB Host pe panoul din spate cu software PC puternic
• Conector LAN pe panoul din spate pentru actualizare firmware
• Buton multifuncțional și tastatură numerică pentru operare ușoară
• Moduri de lucru: ieșire pornit/oprit, continuu, modulație, baleiaj, serie
• Declanșare internă, externă și manuală
• Suport pentru ieșire burst a semnalelor
• Alimentare: AC 100-240V, 50-60Hz
• Consum de energie: <50W
• Protecție: siguranță 250V, T2A
• Dimensiuni: 305 x 230 x 93mm
• Greutate: 3,1kg (net), 4,1kg (brut)
• Culoare: alb și gri
• Pachet: generator, cablu de alimentare, cablu interfață USB
• Dimensiuni ambalaj: 380 x 330 x 320mm
• Greutate brută cutie: aprox. 8,5kg
• Certificări: GB4793 și standarde IEC 61010-1/2, categoria de supratensiune CAT II 300V
• Garanție: 3 ani
