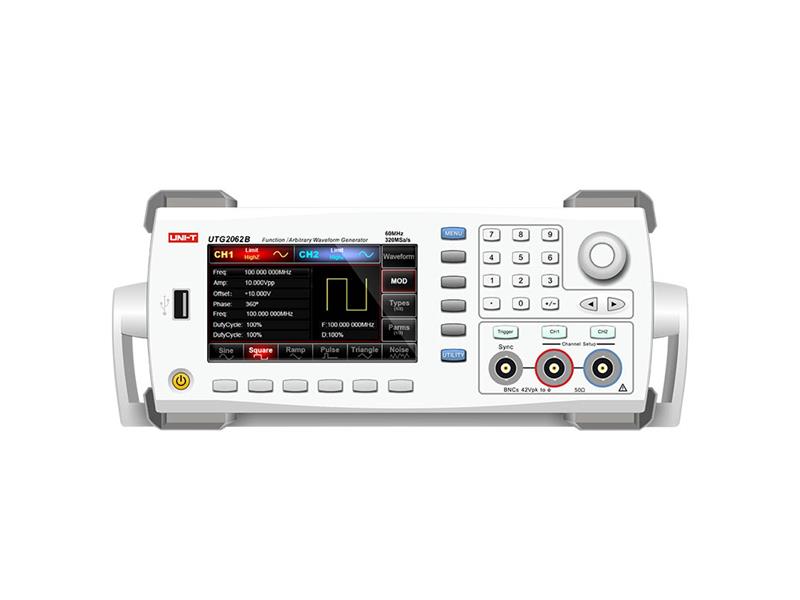

Generator de funcții UNI-T UTG2062B

Descriere

Generatorul de funcții UNI-T UTG2062B este un instrument cu două canale, proiectat pentru aplicații profesionale în electronica, telecomunicații și cercetare. Utilizează tehnologia de sinteză digitală directă (DDS) pentru generarea de semnale precise și stabile cu rezoluție de 1μHz și frecvență maximă de ieșire de 60 MHz, cu eșantionare de 320 MS/s.

Dispozitivul generează diverse forme de undă: sinusoidale, dreptunghiulare, rampă, triunghi, puls și zgomot gaussian, cu frecvențe între 1μHz și 60 MHz (în funcție de tipul semnalului). Memoria nevolatilă independentă de energie stochează peste 160 de forme de undă predefinite (matematice, bioelectrice, medicale, trigonometrice și altele).

Modulația semnalului suportă multiple tipuri: AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM și Sweep, din sursă internă sau externă, cu măturare liniară și logaritmică. Amplitudinea de ieșire ajunge la 10 Vpp la impedanță 50Ω sau 20 Vpp în modul de înaltă impedanță. Impedanța de ieșire este reglabilă de la 1Ω la 1 kΩ.

Funcționalități principale:

• Două canale de ieșire independente
• Frecvența de eșantionare: 1,28 GS/s (interpolare) sau 320 MS/s (mod DDS)
• Rezoluție verticală: 8 biți la 16 Mpts
• Măsurarea frecvenței semnalelor TTL: 100 mHz – 200 MHz, precizie ±51 ppm
• Declanșare internă/externă/manuală
• Posibilitate de introducere a formelor de undă prin formulă matematică
• Introducere fază în grade sau radiani
• Suport pentru semnale burst
• Acuratețe: ±0,5 ppm la 25°C
• Coeficient de temperatură: ±0,5 ppm/°C

Interfețe și conectivitate: USB pe panoul frontal pentru introducerea formelor de undă, USB Host pe panoul din spate cu software puternic pentru PC, conector LAN pentru actualizare firmware. Panoul frontal dispune de afișaj LCD WVGA (480 x 272 pixeli), tastatură numerică și butoane multifuncționale pentru operare ușoară.

Protecții: supratensiune la borne pentru tensiuni de intrare peste ±12,0 V cu frecvență sub 10 kHz și amplitudine peste 100 mVpp; protecție termică la terminal-ul de modulație.

Alimentare: 100-240 V AC, 45-440 Hz, consum sub 50 W. Dimensiuni: 305 x 230 x 93 mm, greutate aproximativ 2 kg. Respectă standardele de siguranță GB4793, IEC 61010-1/2, cu tensiune izolată categoria CAT II 300 V.

Aplicații: proiectare, dezvoltare, testare și depanare de dispozitive electronice și electroacustice, testare de circuite în sisteme celulare și wireless, sisteme radio și televiziune, testare de componente semiconductoare, utilizare în laboratoare universitare și institute de cercetare.

Conținut pachet: generator de funcții UTG2062B (1 buc), cablu de alimentare (1 buc), cablu interfață USB (1 buc), cablu BNC (1 buc), manual de utilizare.
