Osciloscop UNI-T UTD2102CL+

Descriere

Osciloscopul digital UTD2102CL+ este un instrument de măsură multifuncțional cu două canale de intrare analogice, ideal pentru aplicații profesionale și educaționale. Dispozitivul oferă o lățime de bandă de 100 MHz și o rată de eșantionare de 5000 MS/s, asigurând captări precise ale semnalelor.

Ecranul TFT color de 7 inchi (178 mm diagonală) cu rezoluție de 800 x 480 pixeli oferă vizibilitate excelentă a formelor de undă. Memoria internă cu adâncime de 64 kpts și viteza de captare a formei de undă de 5000 wfms/s permit analize detaliate ale semnalelor.

Instrumentul dispune de caracteristici avansate de măsurare automată a 34 parametri de semnal (Max, Min, Peak-to-Peak, RMS, Frecvență, Perioada, Rise/Fall Time, Duty Cycle și mulți alții) și funcții matematice complete (A+B, A-B, A×B, A/B, FFT, Filtru). Declanșarea oferă opțiuni multiple: Edge, Pulse, Video, Slope și Alternating trigger.

Interfața USB permite conectarea directă la computer via plug and play, salvarea datelor măsurate pe unitate flash USB prin funcția USB OTG, și actualizarea firmware-ului. Butonul AUTO simplifica setarea rapidă a parametrilor.

Specificații tehnice:

• Lățime de bandă: 100 MHz
• Canale: 2 intrări analogice
• Impedanță intrare: 1 MΩ ± 2% // 18 pF ± 3 pF
• Tensiune maximă intrare: 400 Vpk (tranziție max. 1000 Vpk)
• Rată eșantionare: 5000 MS/s
• Bază timp: 2 ns/div – 50 s/div
• Timp creștere: ≤ 3,5 ns
• Axa verticală: 1 mV/div – 20 V/div
• Acuratețe câștig DC: ≤ ± 3% (5 mV – 20 V/div) și ≤ ± 4% (1-2 mV/div)
• Memorie: 2 × 512 k puncte de eșantionare (canal); 2 × 64 k pt pe canal
• Display: TFT LCD 7 inchi, 800 × 480 pixeli, luminozitate tipic 300 nit

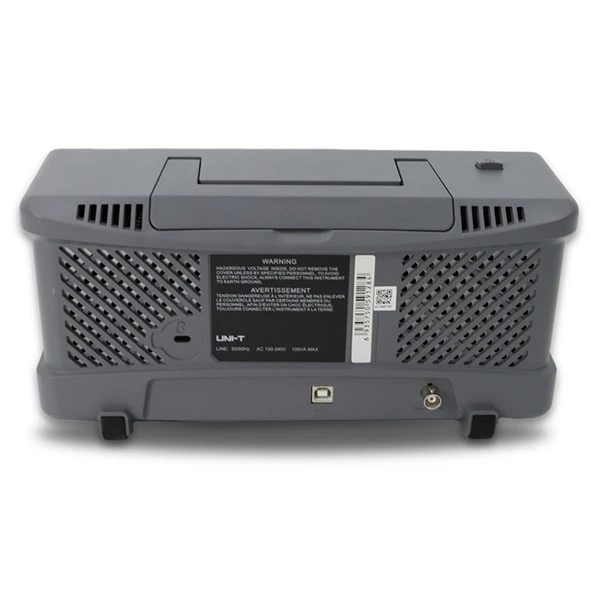

• Interfață: USB-Host, USB-Device, AUX (Trig Out, Pass/Fail)
• Alimentare: 100-240V AC, 50/60 Hz
• Consum: max. 100 VA
• Temperatură operare: 0°C – +40°C
• Umiditate operare: ≤ 90% RH (sub 35°C), ≤ 60% RH (35-40°C)
• Altitudine maximă: 2000 m
• Dimensiuni: 306 × 138 × 124 mm
• Greutate: 2,5 kg (net), 3 kg (brut)
• Interval calibrare: 1 an
• Garanție: 3 ani

Conținut ambalaj:

• 2 × Sondă 100 MHz UT-P04 (cu compensare și divizor comutabil 1x/10x)
• 1 × Cablu de alimentare cu trei fire detașabil
• 1 × Cablu USB UT-D14
• Ghid rapid instalare și instrucțiuni utilizare
