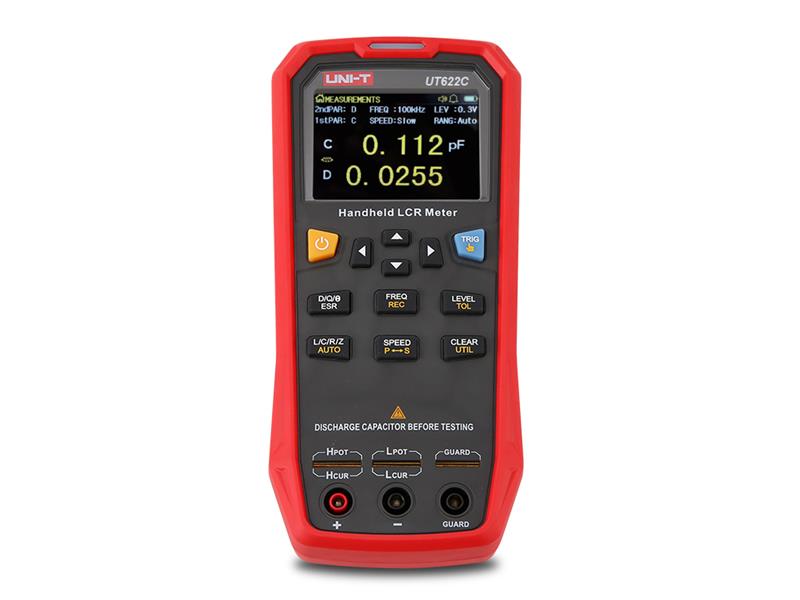

Multimetru UNI-T UT622C

Descriere

Multimetrul UT622C este un contor portabil de componente electronice, destinat măsurării parametrilor bobinelor (inductanță), rezistenților (rezistență) și condensatoarelor (capacitate), precum și a proprietăților lor secundare: factorul de pierdere (D), factorul de calitate (Q), unghiul de fază în grade și radiani (Θ) și rezistența echivalentă în serie/paralel (ESR).

Măsurarea parametrilor se realizează prin aplicarea unei tensiuni alternative cu frecvență selectabilă: 100 Hz, 120 Hz, 1 kHz, 10 kHz sau 100 kHz, și amplitudine ajustabilă: 0,1 Vrms, 0,3 Vrms sau 1,0 Vrms, la o impedanță de ieșire de 100Ω. Precizia de măsurare ajunge la 0,1%.

Dispozitivul dispune de un afișaj LCD TFT intuitiv cu diagonală de 2,8 inchi și rezoluție de 320 x 240 pixeli, cu luminozitate reglabilă în zece nivele. Valoarea maximă de afișare pentru parametrii primari este 99999, iar valoarea minimă pentru parametrii secundari este 0,0001.

Funcționează cu o baterie Li-Pol încorporată de 3,7V/1800 mAh, cu autonomie de aproximativ 8 ore pe o singură încărcare. Încărcarea se realizează prin conector mini USB, alimentare DC 5V ±0,25V, >1A. Dispozitivul gestionează automat încărcarea chiar și atunci când este oprit.

Modul de măsurare poate fi manual (declanșat prin buton TRI sau comandă de pe calculator) sau continuu, cu viteză de testare reglabilă: 20x/sec, 5x/sec sau 2x/sec. Configurația terminalelor este 2+1 sau 4+1, cu cabluri de testare UTR-L100k-H incluse în livrare.

Specificații de măsurare:

• Inductanță (L): 0,001 μH până la 9999,9 H, rezoluție minimă 1/0,1/0,01/0,001 μH
• Capacitate (C): 0,001 pF până la 99,999 mF, rezoluție 1/0,1/0,01/0,0001 pF
• Rezistență (R): 0,0 Ω până la 99,999 MΩ, rezoluție 0,0001 Ω
• Impedanță generală (Z): 0,0001 Ω până la 99,999 MΩ
• Factor de pierdere (D): 0,0001 până la 9,9999, rezoluție 0,0001
• Factor de calitate (Q): 0,0001 până la 99999, rezoluție 0,0001
• Unghi de fază în grade: -179,9° până la 179,99°, rezoluție 0,01°
• Unghi de fază în radiani: -3,1416 rad până la 3,1416 rad, rezoluție 0,001 rad
• Rezistență echivalentă ESR: 0,01 mΩ până la 999,99 Ω

Setare componentelor după toleranță: permite selecția componentelor conform toleranțelor specificate (1% – 20%, implicit 5%), cu numărare a tuturor componentelor, celor compatibile și neconforme. Include funcții de înregistrare și statistici: AVG, MAX, MIN.

Interfață de date: mini USB cu rate de transfer 9600/19200/38400 Baud, permițând transfer de date către calculator și utilizare ca stație de sortare a componentelor în baza parametrilor de toleranță. După instalarea software-ului pe PC, dispozitivul poate fi integrat în linii de producție, laboratoare sau alte aplicații profesionale.

Alarme: acustice și optice, cu opțiune de comparare a rezultatelor toleranței (oprit, trece, nu trece). Tone sonore selectabile: bip scurt, bip lung, două bipuri scurte. Detectare automată a circuitelor deschise sau scurtcircuite.

Funcții suplimentare: ton sonor dezactivabil la apăsarea butoanelor, blocare butoane cu timer automat (1, 6 minute) sau manual.

Dimensiuni: 192 x 93 x 44 mm (produs), 225 x 220 x 63 mm (pachet). Greutate: 305g fără baterie, 420g cu baterie. Temperatură de lucru: 5 – 35°C.

Certificări: IEC/EN61010-1:2010, EN61326-1:2013, EN61326-2-2:2013, EN61010-2-030:2010.

Conținut ambalaj: dispozitiv UT622C, cablu de testare carton UTR-001, manual de utilizare.
